Message  giniyann le Jeu 1 Sep 2016 - 14:37

Bonjour à tous,

Je vais mettre dans ce sujet le projet de déplacement de l’anémomètre de ma VP2. L'objectif étant qu'il soit en place avant la période hivernal.

- But du déplacement::
Avoir une mesure de vitesse et de direction plus fiable car actuellement l'anémomètre est fossé par la proximité d'arbres et d'une maison.

- Situation:
L'anémomètre devrait se trouver 80 m plus haut à une altitude d'environ 887 m. dégagé de tout obstacle

- Matériel nécessaire:
Un mat le plus long possible. idéalement 6m (recherche en cours si quelqu'un à une piste, je suis preneur)
Un kit de déport pour anémomètre VP2

Place aux photos du futur emplacement:

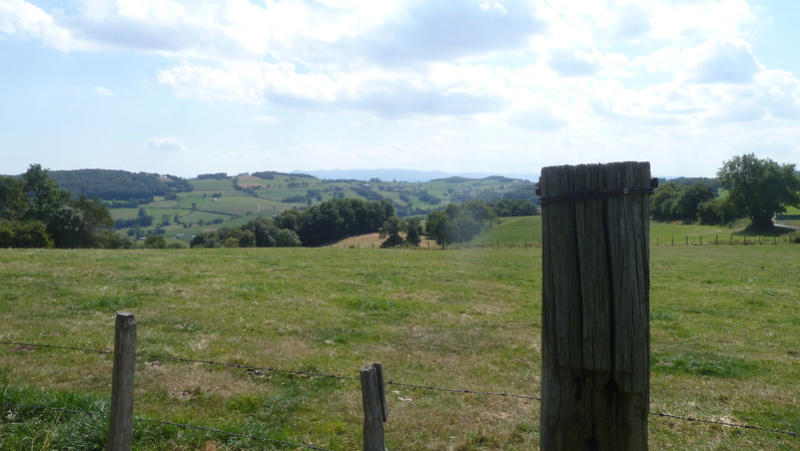

Le mât de l'anémomètre sera fixé sur la traverse de chemin de fer se situant au mileu de la cloture


Ici l'emplacement actuel et le futur ...


On aperçoit la VP2 en contrebas


ce qui servira de support


Le Pilat juste en face (30 km à vol d'oiseau)


A suivre donc ...
avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  Ludo42 le Lun 5 Sep 2016 - 11:48

Est-ce que tu as la possibilité de placer 2 haubans de chaque coté le long de la clôture ? Dans ce cas, tu pourrais avoir une hauteur de 6-8 mètres sans problème, sinon il risque de bouger pas mal au sommet ou il faudra limiter un peu la hauteur. Pour le mât, tu peux aller voir dans une quincaillerie et tu choisis des tubes à la longueur. Tu peux, par exemple, fixer entre eux 2 tubes de 3 mètres avec un système pour pouvoir descendre la partie haute si tu as besoin d'accéder à l'anémomètre. C'est ce que j'avais fait pour le mât au-dessus du toit. Tu peux prendre aussi directement un tube de 6 mètres... Si tu veux que ce soit plus stable encore, tu scelles 2 autres tubes sur les côtés à la place des haubans. Ma première installation ressemblait à ça.

_________________
Relevés météo et webcam en temps réel à BARD - StatIC Infoclimat

avatar
Ludo42

Nombre de messages : 1203
Age : 33
Localisation : Bard (42) Alt. 810m
Date d'inscription : 31/01/2007

Voir le profil de l'utilisateur http://www.meteobard.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Lun 5 Sep 2016 - 16:15

Merci pour les infos,

J'ai trouvé un tube de 6m (diamètre 40), je ne prévois pas de mettre d'haubans pour l'instant mais je vais quand même fixer 2 crochets en partie haute au cas ou.
Je vais le fixer avec des tirefons sur toute la hauteur de la traverse
avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  seon42 le Lun 5 Sep 2016 - 23:01

Je n'avais pas vu ton sujet. Hors poteau, obligé d'haubanner (et pas seulement le long de la clôture).
... après je n'y connais rien en bricolage Embarassed

seon42
Admin

Nombre de messages : 4174
Localisation : Aveize (Rhône) - 570 m - X 0814937 Y 6511547
Date d'inscription : 28/11/2005

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Mar 6 Sep 2016 - 14:21

Pour le mât, je me tâte entre du tube acier galvanisé ou de l'alu qui est plus léger et donc plus facile à mettre en place ? D'un point de vue résistance, c'est kif kif ?
Autre chose: il faut le relier à la terre je pense ?
avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  Ludo42 le Mar 6 Sep 2016 - 22:52

giniyann a écrit:Pour le mât, je me tâte entre du tube acier galvanisé ou de l'alu qui est plus léger et donc plus facile à mettre en place ? D'un point de vue résistance, c'est kif kif ?
Autre chose: il faut le relier à la terre je pense ?

Un tube en acier devrait moins bouger logiquement. J'ai 2 mâts, de même longueur environ, pour 2 abris type 7714 et j'ai dû consolider celui en alu. Celui en galva ne bronche presque pas face au vent (petites vibrations seulement).
Je ne te conseille pas spécialement de relier l'installation à la terre. Dans certains cas cela risque d'avoir l'effet inverse à ce que l'on souhaite : attirer la foudre ! Mes 2 mâts (hors toit) ne sont pas reliés à la terre et n'ont jamais pris la foudre (en place depuis 10 ans celui-là).

_________________
Relevés météo et webcam en temps réel à BARD - StatIC Infoclimat

avatar
Ludo42

Nombre de messages : 1203
Age : 33
Localisation : Bard (42) Alt. 810m
Date d'inscription : 31/01/2007

Voir le profil de l'utilisateur http://www.meteobard.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Mer 7 Sep 2016 - 13:21

effectivement je vais abandonner le tube alu ... après renseignement celui-ci résiste beaucoup moins à la torsion ... à moins d'avoir une épaisseur conséquente !
avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Jeu 6 Oct 2016 - 8:55

Ca y est, j'ai déplacé l'anémomètre !
Je l'ai finalement installé sur un tube acier galvanisé de 6 mètres (diamètre 2,9mm)
Pour l'instant je n'ai pas encore mis d'haubans et les petites rafales de 40 km/h mesurées jusqu'à maintenant ne le font pas vraiment bouger. Ceci-dit je vais quand même en mettre.
L'anémomètre se trouve donc à 6m50 du sol

Des photos prochainement ...
avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Ven 7 Oct 2016 - 11:55

Voici le résultat:
Me reste plus qu' à mettre les haubans ! Ceux-ci seront fixer sur des piquets de terre ...





avatar
giniyann

Nombre de messages : 407
Age : 37
Localisation : L'Aubépin 69590 LARAJASSE (Alt. 880m)
Date d'inscription : 14/05/2013

Voir le profil de l'utilisateur http://www.meteo-aubepin.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  seon42 le Ven 7 Oct 2016 - 12:02

Joli (amrl)

seon42
Admin

Nombre de messages : 4174
Localisation : Aveize (Rhône) - 570 m - X 0814937 Y 6511547
Date d'inscription : 28/11/2005

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  Ludo42 le Jeu 13 Oct 2016 - 11:44

Très bien ! Tu auras des relevés de bonne qualité à cet emplacement (amrl) . Les rafales ne seront peut-être pas plus élevés, comme ici, mais le vent moyen sera bien plus juste.
Haubane bien par contre !



_________________
Relevés météo et webcam en temps réel à BARD - StatIC Infoclimat

avatar
Ludo42

Nombre de messages : 1203
Age : 33
Localisation : Bard (42) Alt. 810m
Date d'inscription : 31/01/2007

Voir le profil de l'utilisateur http://www.meteobard.fr

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  Michel Gagnard le Jeu 13 Oct 2016 - 20:20

bravo cheers

_________________
La Météo à temps perdu

Michel Gagnard
Admin

Nombre de messages : 5956
Localisation : Violay (42) alt 830 m
Date d'inscription : 24/11/2005

Voir le profil de l'utilisateur http://perso.wanadoo.fr/meteolyonnaise/indexclim.htm

Revenir en haut Aller en bas

Re: Station météo de l'Aubépin ... déplacement de l'anémomètre

Message  giniyann le Lun 17 Oct 2016 - 9:19

Le mât est à présent haubané !
J'ai fixé 4 anneaux de levage en partie haute avec 2 tiges filetés de 8
Je n'ai pu mettre que 3 câbles ... le 4ème gêne trop le champ cultivé.
Les câbles sont fixés à l'aide de mousquetons sur des piquets de terre de 1m
Ils sont légèrement tendu, cela ne devrait pas trop bouger.
